计算机网络-网络模型

[TOC]

七层网络模型

应用层

服务与用户应用。

表示层

解决信息的语法表示问题，比如加密解密。

会话层

实现不同主机上用户进程之间的通信。

传输层

网络层

链路层

物理层

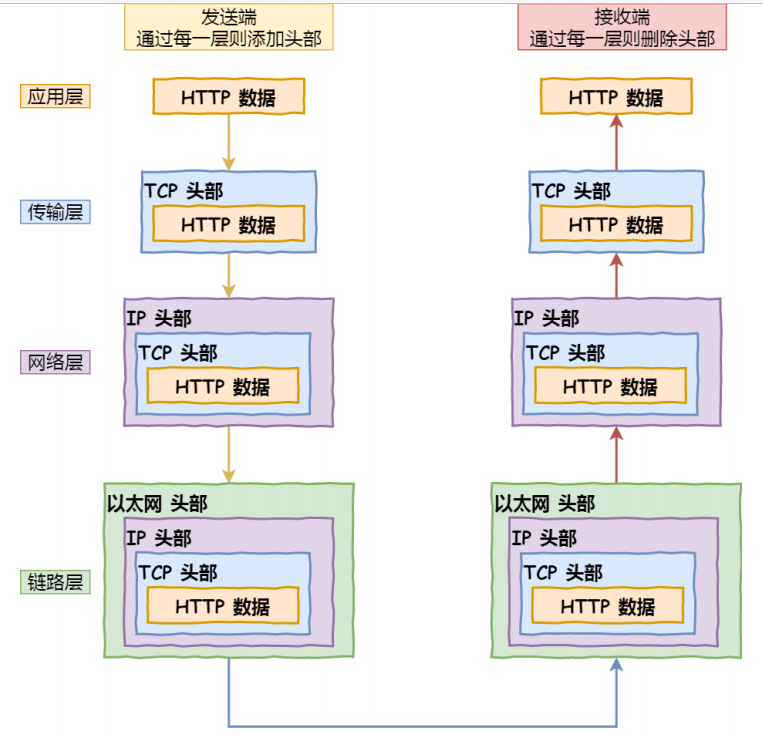

五层标准模型

应用层

专注于为用户提供应用功能，不关心如何传输。工作于用户态。
决定了向用户提供应用服务时的通信活动。

DNS（域名系统）=域名和 IP 的映射,HTTP（生成针对目标服务器的 HTTP 请求报文）,FTP（文件传输协议）

HTTP 报文

传输层

两台计算机之间的数据传输。为应用层提供网络支持。

TCP(传输控制协议)/UDP（用户数据报协议）

TCP 报文段

网络层

规定了通过怎样的路径到达对方计算机。（选择一条传输路线）将数据从一个设备传输到另一个设备。

IP（寻址，路由）一边中转一边传送

IP 数据包

链路层

（处理连接网络的硬件部分）标识网络中的设备，为网络层提供链路级别的服务。

ARP==ip 地址到硬件地址的动态映射-ARP 高速缓存。

物理层

为链路层提供二进制传输服务。

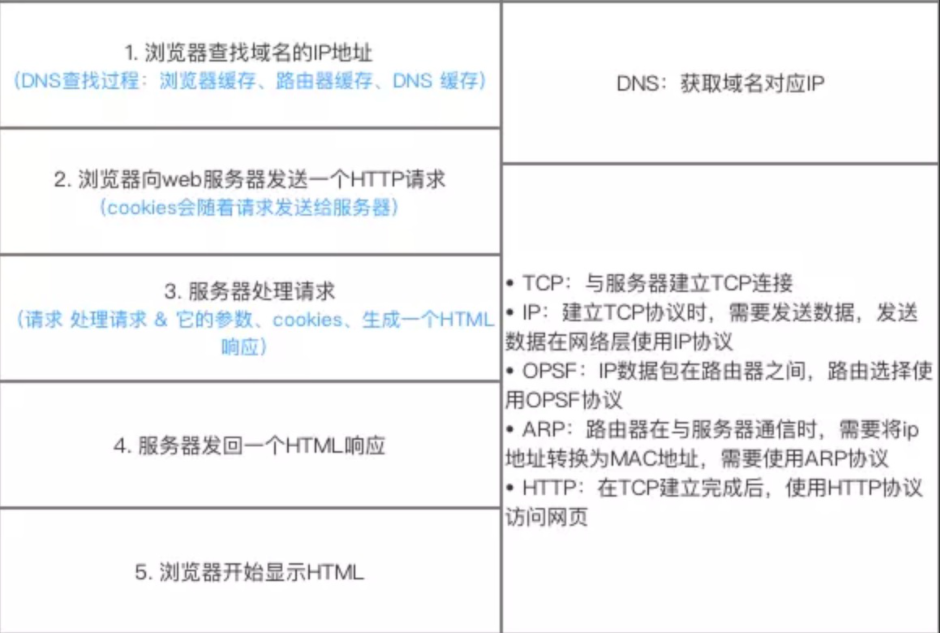

打开百度到显示具体过程？

解析 URL

DNS 解析

TCP 连接

发送 HTTP 请求

服务器处理请求并返回 HTTP 报文

浏览器解析渲染页面

连接结束

解析 url

生成 http 消息

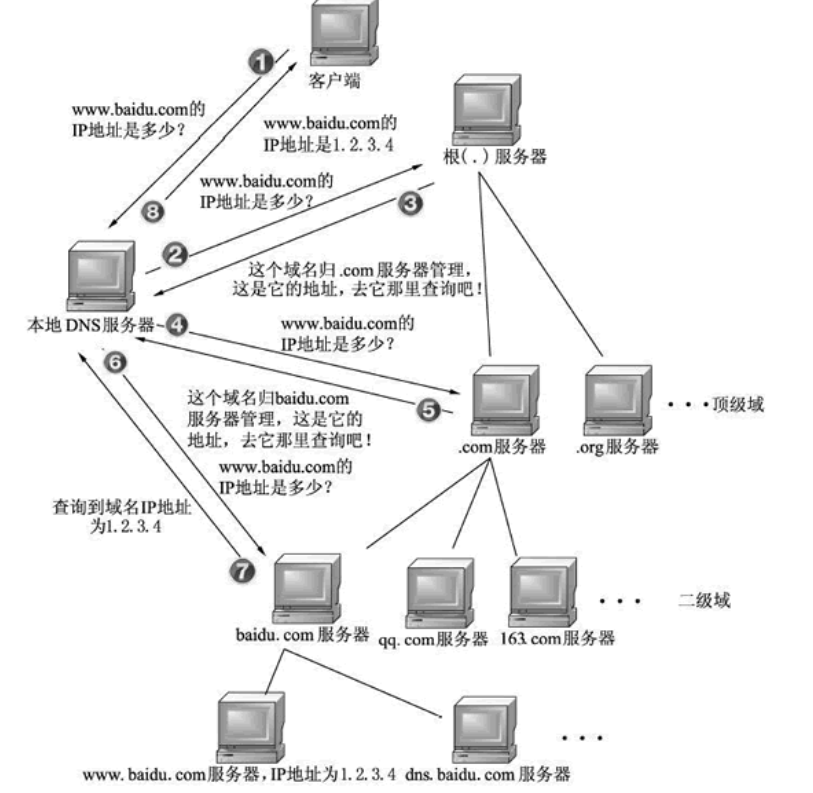

真实地址查询 dns

应⽤程序（浏览器）通过调⽤ Socket 库，来委托协议栈⼯作。

协议栈的上半部分有两块，是负责收发数据的 TCP 和 UDP 协议，它们两会接受应⽤层的委托执⾏收发数据的操作。

协议栈的下⾯⼀半是⽤ IP 协议控制⽹络包收发操作，在互联⽹上传数据时，数据会被切分成⼀块块的⽹络包，⽽
将⽹络包发送给对⽅的操作就是由 IP 负责的。

此外 IP 中还包括 ICMP 协议和 ARP 协议。
ICMP ⽤于告知⽹络包传送过程中产⽣的错误以及各种控制信息。
ARP ⽤于根据 IP 地址查询相应的以太⽹ MAC 地址。

可靠传输 TCP

远程定位 IP

两点传输 MAC

在 MAC 包头⾥需要发送⽅ MAC 地址和接收⽅⽬标 MAC 地址，⽤于两点之间的传输。
⼀般在 TCP/IP 通信⾥，MAC 包头的协议类型只使⽤：
0800 ： IP 协议
0806 ： ARP 协议

先查询 ARP 缓存，如果其中已经保存了对⽅的 MAC 地址，就不需要发送 ARP 查询，直接使⽤ ARP 缓存中 的地址。 ⽽当 ARP 缓存中不存在对⽅ MAC 地址时，则发送 ARP ⼴播查询。

出⼝ ⽹卡

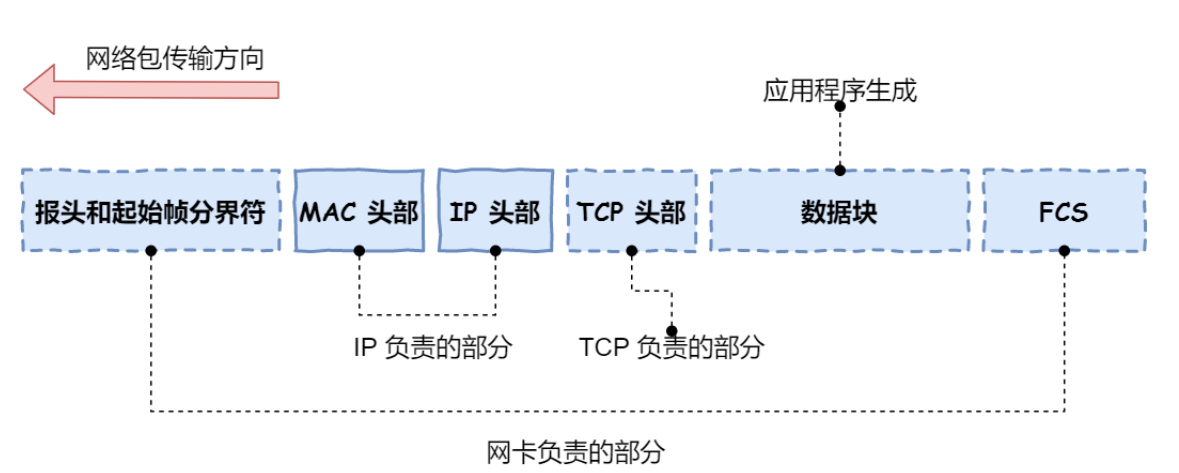

⽹卡驱动从 IP 模块获取到包之后，会将其复制到⽹卡内的缓存区中，接着会在其开头加上报头和起始帧分界符， 在末尾加上⽤于检测错误的帧校验序列
